Kepiye Tabung Tembaga Jalinan Ngapikake Daya Fleksibel lan Sambungan Ground?

Abstrak

Yen sampeyan wis tau ngatasi lugs retak, jumper overheated, lelungan gangguan, utawa sinyal rame ing cedhak peralatan dhuwur saiki, sampeyan wis ngerti mungsuh nyata: sambungan kaku ing panggonan sing obah, kedher, nggedhekake, utawa mbutuhake akses layanan gampang.Tabung Tembaga Jalinandirancang kanggo persis sing "kabeh apik nganti ora" lingkungan. Iki nggabungake konduktivitas dhuwur kanthi keluwesan, mbantu sampeyan mbangun sambungan sing tetep dipercaya ing siklus termal, gerakan mekanik, lan papan instalasi sing ketat.

Pandhuan iki ngilangi apaTabung Tembaga Jalinaniku, ngendi iku cemlorot, apa pelanggan umume salah nalika milih, lan carane kanggo nemtokake iku bener pisanan. Sampeyan uga bakal nemokake tips ukuran, tabel perbandingan praktis, praktik paling apik instalasi, lan FAQ singkat kanggo mbantu sampeyan pindhah saka "kita butuh sing fleksibel" menyang spek sing jelas lan siap tuku.

Daftar Isi

Njelaske nganggo bentuk garis
Apa Braided Tembaga Tube
Customer Pain Points Iku solves
Kasus Gunakake Khas
Cara Milih Spesifikasi Tengen
Tabel praktis kanggo ukuran lan cocog
Instalasi lan Nangani Tips
Daftar Priksa Kualitas Sadurunge Tuku
Makarya karo Dongguan Quande Electronics Co., Ltd.
FAQ
Langkah Sabanjure

Njelaske nganggo bentuk garis

NemtokakeTabung Tembaga Jalinaning basa kosong lan nerangake carane nindakake ing instalasi nyata.
Peta skenario kegagalan umum kanggo keuntungan desain saka konduktor tubular braided.
Tampilake aplikasi sing paling umum lan sing paling penting ing saben aplikasi.
Nyedhiyakake kerangka pilihan: materi, plating, kerapatan braid, dimensi, lan pendekatan terminasi.
Nuduhake tabel sing gampang digunakake supaya para panuku bisa nyelarasake kabutuhan kinerja kanthi spesifikasi sing jelas.
Rampung nganggo tips nangani, daftar priksa kualitas, lan FAQ sing ramah panuku.

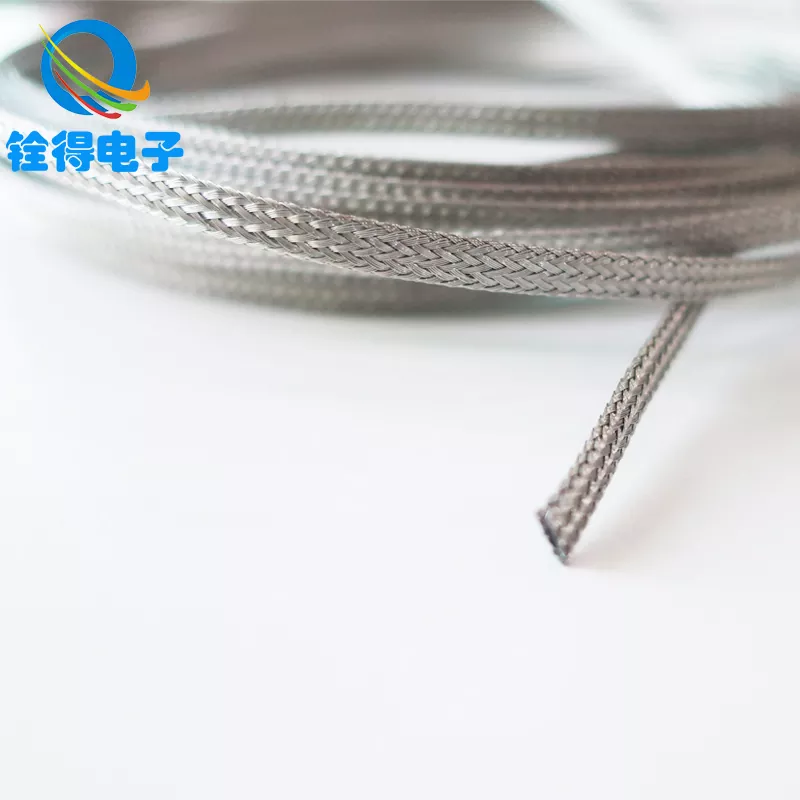

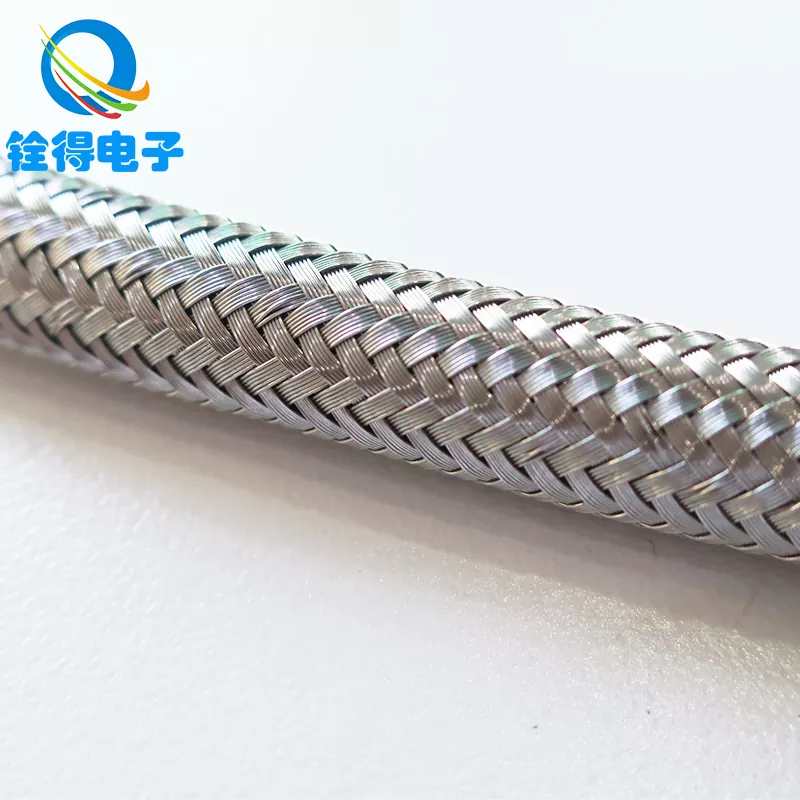

Apa Braided Tembaga Tube

Tabung Tembaga Jalinanyaiku kepang tubular sing digawe saka pirang-pirang untaian kawat tembaga sing ditenun dadi lengen utawa tabung sing fleksibel. Gumantung ing desain, bisa digunakake minangka:

Konduktor fleksibel(mbeta arus antarane rong titik ing ngendi gerakan utawa ekspansi dumadi)
A path grounding(lawang ikatan, lawang, lemari, busbar, lan rakitan puteran utawa geter)
Perisai elektromagnetik(ngirangi gangguan kanthi nyediakake enclosure konduktif ing sakubenge kabel utawa rakitan)
Lengan pelindung(njaga selang/kabel saka abrasi nalika nambah konduktivitas)

Gagasan utama:A braid nyebar stres. Tinimbang siji Piece kaku njupuk kabeh galur, akeh kabel nggoleki nuduhake mbukak. Mulane konduktor tubular sing dikepang luwih apik nalika peralatan kedher, dadi panas, adhem, utawa mbutuhake akses sing kerep.

Ora kaya bar tembaga sing padhet utawa kabel sing kaku, tabung sing dikepang bisa mbengkongake bola-bali lan cocog karo spasi sing nyenyet. Uga bisa "ambegan" kanthi ekspansi termal: nalika suhu mundhak, bagean logam nggedhekake; nalika padha kelangan, padha kontrak. Struktur sing dikepang ngidini siklus kasebut kanthi resiko ngeculake hardware, retak ing lug, utawa nransfer stres menyang terminal sensitif.

Customer Pain Points Iku solves

Pembeli biasane miwiti nggolekiTabung Tembaga Jalinansawise ngalami salah siji saka masalah iki:

Overheating ing titik sambungandisebabake area kontak sing ora cukup, keluwesan sing kurang, utawa celah mikro sing disebabake gerakan.
Retak lugs lan untaian rusaking ngendi konduktor kaku dipeksa kanggo lentur sajrone geter utawa servis.
Fasteners ngeculke liwat wektuamarga siklus termal lan gerakan mekanik sing nransfer stres menyang sendi.
Gangguan lan gangguancedhak inverter, transformer, switchgear, welders, utawa peralatan pangisi daya EV.
Hard-kanggo-instal jumpering lemari cramped ngendi radius bend dadi perang.
Korosi prematuring lingkungan sing lembab, pesisir, utawa aktif kanthi kimia nalika bahan ora cocog karo kahanan.

Tabung braided sing ditemtokake kanthi apik ngatasi masalah kasebut kanthi nggabungake konduktivitas, keluwesan, lan jangkoan permukaan. Asil iku sambungan sing luwih gampang kanggo rute, luwih stabil liwat wektu, lan kurang sensitif owah-owahan cilik sing bakal ngukum bagean kaku.

Kasus Gunakake Khas

Kene panggonan nyata ing ngendiTabung Tembaga Jalinanumume digunakake, lan sing paling disenengi para pembuat keputusan:

Sistem switchgear lan busbar:pranala fleksibel antarane busbars utawa komponen sing panas ing mbukak.
Transformers lan distribusi daya:grounding lan ikatan kanggo nyuda resiko fault lan njaga potensial stabil.
Platform rel lan otomotif:ikatan tahan geter lan jalur arus fleksibel.
Sistem EV/pengisian lan inverter:ngatur arus dhuwur nalika nyuda gangguan listrik.
Kabinet industri lan enclosure:tali ikatan lawang lan dalan grounding sing kudu lentur karo mbukak / nutup.
EMI shielding kanggo kabel lan rakitan:tabung konduktif watara kabel kanggo ngurangi sensitivitas gangguan.

Priksa kewarasan cepet:Yen titik sambungan sampeyan obah, dadi panas, kedher, utawa mbutuhake akses pangopènan sing kerep, solusi sing dikepang kudu ana ing shortlist sampeyan.

Cara Milih Spesifikasi Tengen

Sing paling apikTabung Tembaga Jalinankanggo proyek sampeyan gumantung carane bakal digunakake: tingkat saiki, siklus tugas, lingkungan, keluwesan sing dibutuhake, lan metode terminasi. Ing ngisor iki minangka kerangka pilihan praktis sing bisa diwenehake menyang teknik, tuku, lan pemasok sampeyan.

1) jinis tembaga lan pangarepan konduktivitas

Tembaga kosong:konduktivitas kuwat, umum ing lingkungan kontrol.
Tembaga kaleng:resistance oksidasi luwih lan solderability luwih gampang, asring disenengi kanggo kahanan lembab utawa variabel.
Plating khusus:digunakake kanggo karat unik utawa kabutuhan antarmuka (milih adhedhasar lingkungan lan bahan kawin).

2) Konstruksi jalinan lan Kapadhetan

Diameter kawat lan jumlah untaianpengaruh keluwesan lan kekiatan.
Jangkoan kepangmengaruhi kinerja shielding lan stabilitas kontak.
Rasio ekspansiprakara nalika tabung kudu pas liwat sawetara diameteripun.

3) Ukuran sing bener-bener penting

Diameter njero (ID):apa pas karo bagean target utawa mbendel kabel.
Diameter njaba (OD):apa pas nang kelenjar, Clamps, utawa saluran nuntun.
Length lan layanan loop:ninggalake cukup slack kanggo nyegah braid saka dadi "spring" ing joints Panjenengan.

4) Cara mungkasi

Paku keling/ferrules:umum kanggo grounding nyudo lan jumper.
Ujung dilas/brazed:digunakake nalika linuwih dhuwur lan resistance kontak kurang dibutuhake.
Clamp utawa band mandap:asring digunakake kanggo aplikasi shielding kanggo njaga kontak 360 derajat.

5) Lingkungan lan kasunyatan karat

Kelembapan, paparan uyah, bahan kimia industri, lan logam sing beda bisa ngganti apa sing katon "cukup apik".
Yen peralatan sampeyan manggon ing njobo utawa cedhak udhara uyah, pilihan plating lan proteksi gabungan dadi ora bisa dirundingake.

Tabel praktis kanggo ukuran lan cocog

Tabel 1: Aplikasi sing cocog karo karakteristik tabung braided

Skenario Aplikasi	Risiko Utama	Apa Prioritas	Arah Spesifik Khas
Ikatan lawang kabinet	Baleni flexing, loosened lemah	Fleksibilitas, tahan fatigue	Untaian alus, jangkoan moderat, tembaga tinned yen ana kelembapan
Jumper busbar ing switchgear	Siklus termal, arus dhuwur	Resistance kurang, mandap stabil	Area cross-sectional sing luwih dhuwur, ujung sing kuat (crimped / dilas), dawa sing dikontrol
Lengan pelindung kanggo kabel	Kebisingan listrik, kontak 360 ° ora apik	Cakupan, kontak konsisten	Jangkoan braid dhuwur, mandap clamp, bener ID / OD pilihan
Platform geter-abot	Konduktor rusak lan lug retak	Urip fleksibel, nyuda ketegangan	Untaian sing apik, loop layanan, proteksi mekanik ing titik pungkasan
Lingkungan lembab utawa pesisir	Oksidasi, korosi ing antarmuka	Perlindhungan lumahing, sealing gabungan	Tembaga tinned, hardware kompatibel, panas-nyusut utawa strategi sealing

Tabel 2: Dhaptar priksa sing ramah panuku kanggo nemtokake Tabung Tembaga Braided

Parameter	Apa Sampeyan Nyedhiyakake	Apa Iku Penting
Gunakake jinis	Konduktor / grounding / perisai / lengan pelindung	Nemtokake kapadhetan jalinan, gaya terminasi, lan target kinerja
Bahan & finishing	Tembaga Bare / tembaga tinned / plating liyane	Ngganti resistance karat lan prilaku antarmuka
Range ID / OD	Diameter pas minimal lan maksimal	Njamin installability tanpa overstretching utawa kontak miskin
dawa	Rampung dawa lan apa slack diijini	Cendhak banget nambah ketegangan; dawa banget bisa snag utawa nyuda neatness
Saiki & tugas	Kira-kira saiki, durasi, lingkungan suhu	Nuntun area cross-sectional lan margin termal
mandhek	Crimp / weld / clamp / custom	Umume kegagalan lapangan kedadeyan ing ujung, dudu ing kepangan dhewe
Kebutuhan kepatuhan	Sembarang watesan materi lan pangarepan test	Nyegah rework telat ing pengadaan lan produksi

Pintasan pilihan:Yen sampeyan ora duwe model listrik lengkap, miwiti kanthi nyathet tingkat gerakan / geter, ayunan suhu sing dikarepake, lan carane braid bakal mungkasi. Telung rincian kasebut ngilangi pilihan sing paling salah kanthi cepet.

Instalasi lan Nangani Tips

Malah sing paling apikTabung Tembaga Jalinanbisa underperform yen dipotong, ditangani, utawa diakhiri kanthi ora apik. Tip sing ramah lapangan iki nyuda kerja maneh lan gagal:

Nyegah fraying nalika nglereni:gunakake cara supaya untaian tetep ana (bungkus tape sadurunge nglereni, utawa gunakake perkakas sing cocog).
Tambah loop layanan nalika ana gerakan:ngidini kurva alus tinimbang bend nyenyet ing titik mandap.
Nglindhungi ujung:panas shrink, boots, utawa lengen klambi bisa nyuda abrasion lan supaya untaian nyasar saka nyebar.
Priksa manawa permukaan kawin sing resik:mbusak oksidasi utawa lebu ngendi lugs utawa Clamps kontak logam.
Pikiran logam beda:yen hardware Panjenengan ora tembaga-loropaken, nimbang Sastranegara pangayoman lumahing kanggo ngurangi masalah galvanic.
Torsi penting:fastening konsisten nyuda mikro-gerakan lan stabil resistance kontak.

Kanggo nggunakake tameng, prioritasake kontak 360 derajat: jalinan sing mung didemek ing titik cilik bisa uga katon dipasang nanging ora bakal nyuda swara sing konsisten. Kanggo jumper dhuwur saiki, fokus ing integritas pungkasan: crimping sing kuat utawa perawatan pungkasan sing direkayasa biasane nggawe prabédan linuwih sing paling gedhe.

Daftar Priksa Kualitas Sadurunge Tuku

Yen sampeyan sumberTabung Tembaga Jalinankanggo peralatan kritis, sampeyan pengin konduktivitas katebak, geometri braid konsisten, lan bahan stabil. Gunakake dhaptar priksa iki nalika mriksa conto utawa dokumentasi supplier:

Konsistensi bahan:konfirmasi bahan tembaga lan rampung cocog lingkungan lan cara gabung.
Keseragaman jalinan:mriksa kesenjangan, pilihan inconsistent, utawa jangkoan ora rata sadawane dawa.
Stabilitas dimensi:verifikasi ID / OD ing kahanan anteng lan diinstal, utamané yen mulet melu.
Reliabilitas mungkasi (yen dirakit):mriksa simetri crimp, narik pangarepan kekuatan, lan pungkasan sealing.
Packaging lan penanganan:packaging miskin bisa deform braids utawa nimbulaké kontaminasi sadurunge bagean malah tekan baris Panjenengan.

Pamindhahan panuku praktis:njaluk siji sampel run produksi singkat digawe karo gaya mandap pas lan hardware soyo tambah. Iku cara paling cepet kanggo mbukak mismatch antarane asumsi desain lan prilaku perakitan nyata.

Makarya karo Dongguan Quande Electronics Co., Ltd.

Nalika sampeyan tuku konduktor braided, sampeyan ora mung tuku tembaga-sampeyan lagi tuku repeatability: Kapadhetan braid padha, pas padha, lan asil mandap padha. saben wektu baris produksi mlaku.Dongguan Quande Electronics Co., Ltd.nyedhiyakakeTabung Tembaga Jalinansolusi sing dirancang kanggo aplikasi ing ngendi keluwesan, konduktivitas, lan daya tahan kudu urip bebarengan ing bagean sing padha.

Yen sampeyan wis duwe gambar utawa nomer bagean warisan, sampeyan bisa nerjemahake kanthi cepet menyang spesifikasi sing jelas. Yen ora, spek praktis isih bisa dibangun saka sawetara input: ngendi iku diinstal, carane gerakane, apa sing disambungake, lan apa lingkungan urip. Sing asring cukup kanggo mbatesi materi, sawetara ukuran, lan mungkasi opsi perawatan tanpa tuku nyoba-lan-kesalahan.

FAQ

P:Bisa Braided Copper Tube nggawa arus dhuwur kanthi aman?

A:Ya, yen ukurane pas lan diakhiri kanthi bener. Kanggo jalur dhuwur saiki, perawatan pungkasan lan kualitas kontak padha pentinge karo braid kasebut. Nyedhiyani sawetara operasi saiki, siklus tugas, lan lingkungan suhu kanggo milih area cross-sectional lan strategi mandap cocok.

P:Apa tembaga tinned tansah luwih apik tinimbang tembaga gundhul?

A:Ora tansah. Tembaga tinned cenderung nindakake luwih apik ing lingkungan sing lembab utawa rawan oksidasi lan bisa luwih ramah kanggo cara gabung tartamtu. tembaga Bare bisa becik ing kahanan kontrol ngendi konduktivitas maksimum lan antarmuka resik maintained.

P:Kepiye carane nyegah fraying sajrone perakitan?

A:Gunakake metode pemotongan sing dikontrol lan amanake braid sadurunge nglereni (contone, mbungkus area potong). Coba proteksi pungkasan kaya nyusut panas utawa lengen kanggo njaga untaian lan nambah penanganan.

P:Apa bedane nggunakake tabung braided minangka tameng karo konduktor?

A:Shielding gumantung banget ing jangkoan braid lan kontak terus-terusan watara circumference. Konduktor gumantung ing area cross-sectional lan sambungan pungkasan sing kuat. Akeh produk bisa nindakake loro-lorone, nanging "pilihan paling apik" diganti karo apa sing sampeyan prioritasake.

P:Informasi apa sing kudu dikirim kanggo entuk penawaran sing akurat?

A:Nuduhake kasus panggunaan (grounding, konduktor, shielding), target ID/OD range, dawa rampung, lingkungan, lan syarat mandap. Yen sampeyan duwe foto papan instalasi utawa gambar, lebokna uga-rincian cilik asring nyegah gawe ulang sing larang mengko.

Langkah Sabanjure

Yen persiyapan sampeyan saiki ngalami panas, geter, rute sing ketat, utawa grounding sing ora bisa dipercaya,Tabung Tembaga Jalinanasring upgrade paling prasaja sing ngirim dorongan stabilitas sing bisa diukur. Path paling cepet menyang pilihan sing bener yaiku kanggo nemtokake watesan instalasi (ruang, gerakan, ayunan suhu) lan cara mandap. Saka ing kono, bahan sing pas lan konstruksi kepangan biasane dadi jelas.

Siap kanggo cocog tengenTabung Tembaga Jalinanmenyang aplikasi sampeyan? Kirimi dimensi, rincian lingkungan, lan gambar utawa foto menyangDongguan Quande Electronics Co., Ltd.-kita bakal mbantu sampeyan mbatesi spesifikasi praktis lan pindhah kanthi cepet menyang conto. Kanggo miwiti,hubungi kita lan marang kita ngendi braid bakal digunakake lan carane bakal mungkasi.
