Kepiye Braid Tembaga Bisa Ngapikake Grounding lan Kontrol EMI?

Abstrak

Kepang Tembagaiku salah siji saka "bagean cilik" sing quietly nemtokaken apa sistem ngrasa rock-padhet utawa dadi kothak misteri gangguan, panas, lan bentet intermiten. Yen sampeyan wis tau urusan karo tali lemah sing dadi panas, lemari sing hums karo gangguan, utawa sambungan fleksibel sing terus retak ing wektu paling ala, pandhuan iki kanggo sampeyan. Kita bakal ngilangi apa sing ditindakake Copper Braid, kenapa gagal ing instalasi nyata, lan carane milih, mungkasi, lan njaga supaya sampeyan grounding lan shielding tetep stabil kanggo jangka panjang.

Daftar Isi

• Njelaske nganggo bentuk garis
• Titik Nyeri Donya Nyata Kepang Tembaga Ngatasi
• Apa Kepang Tembaga (lan Apa Ora)
• Cara Milih Kepang Tembaga Tanpa Ngira
• Tabel Pamilihan Cepet
• Mandhek lan Instalasi sing Ora Gagal
• Priksa lan Verifikasi Praktis
• Kesalahan Umum lan Ndandani Gampang
• Kasus Gunakake Khas lan Cocog karo Kepang Tengen
• FAQ
• Langkah Sabanjure

Njelaske nganggo bentuk garis

1. Ngenali titik nyeri: panas, kelelahan geter, gangguan, korosi, utawa kendala spasi
2. Konfirmasi jinis proyek: tali grounding, bonding, shielding sleeve, utawa konektor fleksibel
3. Pilih jinis kepangan: flat vs tubular, gundhul vs tinned, alus vs coarse untaian
4. Ukuran kanthi tujuan: area cross-sectional, dawa, lan kenaikan suhu sing diidini
5. Mungkasi kanthi bener: crimp, weld/braze, utawa solder (mung yen cocog)
6. Verifikasi ing lapangan: resistance, suhu, lan "test goyang" ing mbukak

Titik Nyeri Donya Nyata Kepang Tembaga Ngatasi

Wong arang "pengin" Tembaga Braid. Sing dikarepake yaiku masalah supaya ora kedadeyan. Mangkene titik nyeri ndhuwur Tembaga Braid dibangun kanggo ngatasi:

• Grounding intermitendisebabake geter, gerakan lawang, utawa ekspansi termal
• masalah EMIkaya sinyal ora stabil, sensor rame, utawa ngelu kepatuhan
• Hot spoting jumper fleksibel ngendi kabel ngalangi ora bisa urip bola-bali gerakan
• Korosiing titik ikatan sing kapapar, utamane ing lingkungan sing lembab utawa asin
• Watesan papaning ngendi kabel bunder banget kaku utawa gedhe banget kanggo rute kanthi aman

Kauntungan utama yaiku keluwesan. Braid Tembaga nyebar stres mlengkung ing pirang-pirang untaian sing apik, sing mbantu ngidinke gerakan luwih apik tinimbang konduktor kaku. Uga bisa nyedhiyakake area kontak sing wiyar kanggo aplikasi ikatan lan tameng-yen diinstal kanthi bener.

Apa Kepang Tembaga (lan Apa Ora)

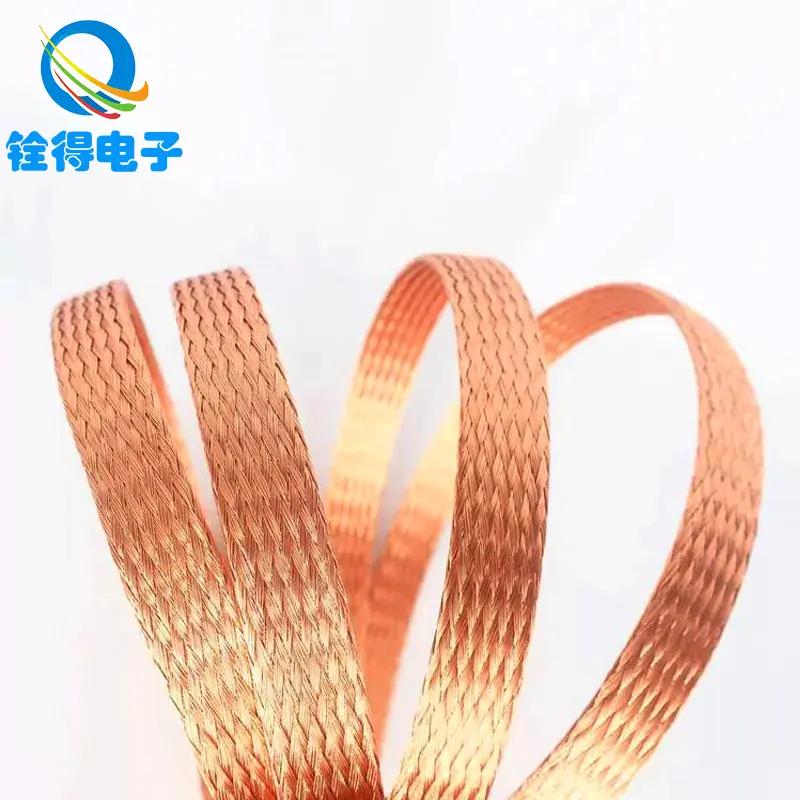

Tembaga Braid minangka konduktor anyaman sing digawe saka pirang-pirang untaian tembaga. Bisa diprodhuksi minangka akepangan datar(umum kanggo tali grounding) utawa akepang tubular(asring digunakake minangka lengen klambi shielding liwat kabel).

Apa sing apik ing:

• Ikatan fleksibelantarane bagean sing obah (lawang, tutup, pigura motor, panel sing bisa dicopot)
• Jalur impedansi rendahing frekuensi sing luwih dhuwur nalika geometri lan terminasi dioptimalake
• Daya tahan mekanikdibandhingake karo konduktor padhet siji ing lentur bola-bali

Apa ora:

• Perbaikan ajaib kanggo tata letak grounding sing ora apik (puteran dawa lan ikatan sing ora apik isih nyebabake masalah)
• Pengganti ukuran konduktor sing bener (cilik banget isih bakal dadi panas)
• Kekebalan kanggo terminasi sing ora apik (akeh "kegagalan braid" yaiku kegagalan terminasi)

Ing sumber praktis, sampeyan bakal kerep ndelengtembaga gundhullantembaga kaleng. Tembaga tinned populer nalika tahan oksidasi lan solderability luwih gampang prioritas. tembaga Bare bisa dadi pilihan kuwat kanggo kontrol, interior garing ngendi konduktivitas maksimum lan efficiency biaya prakara.

Akeh insinyur lan panuku kerja karo manufaktur kayataDongguan Quande Electronics Co.,Ltd. nalika padha kudu opsi Braid Tembaga selaras kanggo tali grounding, lengen klambi pelindung, utawa konektor fleksibel khusus kanggo kasunyatan instalasi sing beda.

Cara Milih Kepang Tembaga Tanpa Ngira

Milih Tembaga Braid paling gampang nalika sampeyan mandheg mikir ing "braid = braid" lan tinimbang mutusake adhedhasar proyek sing kudu urip. Gunakake dhaptar mriksa iki:

• 1) Tambah saiki lan suhu:Yen kepangan nggawa arus (ora mung ikatan), ukurane supaya ora panas. Pemanasan biasane katon pisanan ing terminasi, banjur ing sadawane braid. Yen ana keraguan, pilih bagean salib sing luwih gedhe utawa pirang-pirang braids paralel.
• 2) Pola urip lan gerakan fleksibel:Tali sing mlengkung kaping 10 dina beda karo sing kedher terus-terusan. Kanggo lentur sing kerep, luwih seneng untaian sing luwih alus lan kendur sing nyukupi. Aja tikungan lan "titik engsel".
• 3) Lingkungan:Kelembapan, kabut uyah, uap kimia, lan eksposur ruangan nyurung sampeyan menyang tembaga tinned lan permukaan ikatan sing dilindhungi. Yen logam sing beda-beda (contone, braid tembaga sing diikat karo aluminium), rencana kanggo ngontrol korosi kanthi hardware lan persiapan permukaan sing tepat.
• 4) Geometri lan dawa:Sing luwih cendhek biasane luwih apik kanggo kinerja. Tansah braid minangka cendhak sabisa nalika isih ngidini gerakan. Kepang sing lebar lan rata bisa nambah area ikatan lan nyuda efek induktif dibandhingake karo timbal sing dawa lan tipis.
• 5) Metode Pengakhiran:Temtokake awal: crimp, weld / braze, utawa solder. Iki nemtokake apa konstruksi braid lan plating nggawe akal. (Lan ya, penghentian luwih penting tinimbang sing dikarepake wong akeh.)

Tabel Pamilihan Cepet

Mandhek lan Instalasi sing Ora Gagal

Yen Tembaga Braid "misterius" gagal, iku biasane amarga mandap iki dianggep kaya afterthought. Mangkene carane nggawe sambungan tetep:

• Persiapan lumahing:Permukaan kontak logam sing resik lan padhang ngalahake "nyenyet luwih angel." Copot cat / oksida ing ngendi ikatan dibutuhake, lan nglindhungi sendi kasebut yen perlu.
• Crimping rampung kanthi bener:Gunakake profil lug lan mati sing bener kanggo kekandelan lan ambane braid. A crimp ala nggawe resistance dhuwur lan panas. A crimp apik dadi mechanically stabil lan listrik konsisten.
• Pilihan las/braze:Kanggo aplikasi sing nuntut (getaran saiki utawa atos), terminasi sing dilas utawa brazed bisa ngalahake soldering kanthi nyilikake creep lan lemes termal. Iki gumantung ing proses perakitan lan bahan.
• Soldering kanthi ati-ati:Solder bisa wick munggah braid lan nguripake tali fleksibel menyang kaku "riser kaku" sing snaps ing pojok zona soldered. Yen soldering dibutuhake, tetep wicking kontrol lan nyedhiyani relief galur.
• Relief ketegangan lan rute:Menehi braid kurva alus. Nyingkiri lipatan sing cetha. Nyegah braid saka rubbing ing sudhut. Yen kepangan obah, mesthine kudu lancar-ora ngikis, kink, utawa mecut.

Aturan sing prasaja: kepangan kudu dadi unsur sing fleksibel, dudu titik terminasi. Yen sendi dadi engsel, sampeyan bakal ngalami retak kesel lan tuwuh resistensi.

Priksa lan Verifikasi Praktis

Sampeyan ora mbutuhake lab kanggo konfirmasi apa Copper Braid nindakake tugase. Pemeriksa praktis iki nemokake akeh masalah luwih awal:

• Priksa resistensi (baseline):Ukur resistance joint-to-joint sawise instalasi, banjur mriksa maneh sawise geter utawa muter termal.
• Priksa suhu (ing beban):Yen braid nggawa saiki, mbukak sistem lan goleki titik panas ing lugs lan pasuryan kontak.
• Inspeksi visual:Mangga madosi peteng, oksidasi ijo, untaian rusak, utawa hardware loosened.
• Tes goyang:Kanthi mateni daya lan prosedur sing aman ditindakake, lenturake rakitan kanthi alon-alon lan priksa manawa sendi kasebut stabil kanthi mekanis.

Yen resistance creeps munggah liwat wektu, nambani iku minangka bebaya awal. Jalinan arang "tiba-tiba gagal" - ngrusak nganti sistem dadi ora bisa dipercaya.

Kesalahan Umum lan Ndandani Gampang

• Kesalahan:Nggunakake kepangan sing sempit banget amarga "cocog".
  Ndandani:Ukuran kanggo siklus saiki lan tugas. Yen spasi nyenyet, nimbang sawetara braids ing podo karo utawa geometri beda.
• Kesalahan:Over-soldering lan ngowahi braid menyang bar kaku.
  Ndandani:Luwih milih cara crimp utawa mandap sing dikontrol lan nambah relief ketegangan.
• Kesalahan:Ikatan menyang cat, oksida, utawa permukaan sing kontaminasi.
  Ndandani:Siapke permukaan kanthi bener lan nglindhungi sawise perakitan yen perlu.
• Kesalahan:Long, looping braid mlaku sing tumindak kaya antena.
  Ndandani:Tetep cendhak, langsung, lan didhukung kanthi mekanis.
• Kesalahan:Nglirwakake karat ing sendi logam sing beda.
  Ndandani:Gunakake hardware, lapisan, lan proteksi gabungan sing cocog karo lingkungan.

Kasus Gunakake Khas lan Cocog karo Kepang Tengen

Tembaga Braid muncul ing pirang-pirang industri amarga ngrampungake kombinasi tartamtu saka kabutuhan listrik lan mekanik. Mangkene kasus panggunaan umum lan apa sing kudu diprioritasake:

• Kabinet kontrol lan enclosures:Prioritas ikatan sing dipercaya kanggo lawang lan panel sing bisa dicopot. Tali Braid Flat Tembaga kanthi lug sing kuat iku umum.
• Otomasi lan robotika:Prioritasake urip fleksibel lan nyuda ketegangan. Siklus gerakan ngukum rute sing kurang apik tinimbang sing dikarepake.
• Elektronika daya (inverter, drive, UPS):Prioritasake kapasitas saiki lan stabilitas termal. Verifikasi suhu ing beban operasi nyata.
• Lengan pelindung kabel:Prioritasake jangkoan sing konsisten lan teknik mandap sing tepat. Lengan sing apik karo sambungan mburi sing ora apik ora bakal menehi asil sing konsisten.
• Telekomunikasi lan instrumentasi:Prioritasake ikatan swara sing sithik lan sambungan sing stabil sing ora mabur liwat wektu.

Nalika sampeyan sumber Copper Braid, pemasok sing paling mbiyantu bakal takon babagan lingkungan, gerakan, saiki, lan cara mandap-amarga rincian kasebut nemtokake manawa kepangan bakal tumindak. kaya solusi jangka panjang utawa item pangopènan sing terus-terusan.

FAQ

1) Apa Braid Tembaga tinned luwih apik tinimbang tembaga kosong?

Ora tansah. Braid Tembaga Tinned banget kanggo resistensi karat lan bisa luwih gampang digarap ing metode perakitan tartamtu. Tembaga gundhul bisa dadi becik ing lingkungan sing resik lan garing ing ngendi risiko oksidasi kurang lan konduktivitas maksimal minangka prioritas.

2) Yagene Braid Tembagaku dadi panas ing ujung?

Hot ends biasane nuduhake resistance dhuwur ing mandap: crimping miskin, lumahing ono racune, hardware ngeculke, utawa joints sing cilik banget kanggo saiki. Ndandani mandhek dhisik sadurunge nyalahake kepangan.

3) Bisa Copper Braid ngganti kabel lemah standar?

Tembaga Braid paling apik yen sampeyan butuh keluwesan, area ikatan sing amba, utawa tali sing kuat sing tahan gerakan. Kanggo statis, mlaku sing dilindhungi, konduktor standar bisa uga luwih gampang. Akeh sistem nggunakake loro-saben ngendi iku ndadekake pangertèn.

4) Kepangan grounding kudu cendhak?

Singkat praktis nalika isih ngidini gerakan lan rute sing aman. Dawane ekstra bisa nambah area loop sing ora dikarepake lan floppiness mekanik. Kurva sing lembut luwih apik tinimbang puteran sing dawa.

5) Apa kesalahan instalasi paling gedhe karo Copper Braid?

Nambani kaya "mung sepotong tembaga" lan ora nggatekake kualitas mandap lan persiapan permukaan. Gabungan yaiku sistem. Yen sendi ora stabil, kinerja bakal hanyut lan bakal gagal.

6) Kadospundi kula nyegah kesel ing tali obah?

Nyedhiyakake slack, supaya tikungan cetha, mandap saka dadi engsel, lan nyegah rubbing ing sudhut. Yen gerakan kerep, pilih konstruksi sing dimaksud kanggo lentur sing bola-bali lan nambah relief ketegangan.

7) Bisa Copper Braid mbantu masalah gangguan?

Ya-nalika digunakake minangka tali ikatan utawa lengen pelindung kanthi nuntun lan mandap sing bener. Yen gangguan tetep, deleng tata letak grounding lengkap lan priksa manawa ikatan cendhak, resik, lan konsisten.

Langkah Sabanjure

Tembaga Braid paling apik yen dianggep minangka komponen sing dirancang-dipilih kanggo lingkungan, ukuran kanggo proyek, lan diakhiri kanthi ati-ati. Apa sing, lan sampeyan njaluk grounding stabil, kurang surprises swara, lan adoh kurang "kok iki gagal maneh" pangopènan.

Yen sampeyan milih Copper Braid kanggo tali grounding, lengen pelindung, utawa konektor fleksibel khusus lan pengin menehi rekomendasi adhedhasar rincian aplikasi sampeyan, Dongguan Quande Electronics Co.,Ltd. bisa ndhukung pencocokan spesifikasi lan opsi produksi—hubungi kitakanggo ngrembug syarat sampeyan lan entuk solusi sing cocog karo kahanan instalasi sampeyan.
