Napa Pilih Kabel Jalinan Tembaga kanggo Sambungan Fleksibel, Tahan Kurang?

Abstrak

Kabel kepang tembagayaiku "pahlawan sing tenang" ing sistem grounding, distribusi daya, peralatan las, switchgear, baterei, lan mesin sing rawan geter. Para panuku biasane ora berjuang karo gagasan "braid" dhewe-padha berjuang karo asil: grounding ora stabil, jumper overheated, lugs retak, downtime sing ora dikarepke, lan kualitas ora konsisten saka batch kanggo batch. Pandhuan iki ngilangi carane kabel braided tembaga bisa digunakake, ing ngendi padha ngluwihi konduktor padhet, carane nemtokake braid tengen, lan carane supaya kesalahan sumber paling umum. Sadawane dalan, sampeyan bakal nemokake dhaptar pilihan, tabel perbandingan praktis, lan bagean ngatasi masalah supaya sampeyan bisa cocog karo aplikasi sampeyan kanthi konstruksi sing bener.

Daftar Isi

• Njelaske nganggo bentuk garis
• Apa Kabel Braided Tembaga lan Ngendi Digunakake?
• Apa Pain Points Apa Tembaga Braided Wires Ngatasi?
• Kepiye Sampeyan Nemtokake Kepang Tengen?
• Pilihan Braid Dibandhingake ing Tabel Praktis
• Kepiye Cara Nginstal lan Njaga Sambungan Jalinan?
• Ngatasi Masalah: Napa Braid Overheat utawa Gagal?
• Apa Pemeriksa Kualitas Sejatine Penting kanggo Para Pembeli?
• FAQ
• Panutup Pikiran

Njelaske nganggo bentuk garis

• Netepake kabel braided tembaga lan kasus panggunaan "jumper / tali lemah" khas
• Sambungake titik nyeri panuku menyang syarat teknis sing bisa diukur
• Nerangake item spek utama: cross-section, count strand, plating, insulasi, terminasi
• Nyedhiyakake tabel keputusan lan dhaptar priksa panuku
• Praktek instalasi tutup sing nyegah hotspot lan gagal awal
• Nuduhake peta ngatasi masalah kanggo overheating, karat, fraying, lan retak
• Tampilake apa sing dijaluk saka supplier kanggo kualitas konsisten lan traceability

Apa Kabel Braided Tembaga lan Ngendi Digunakake?

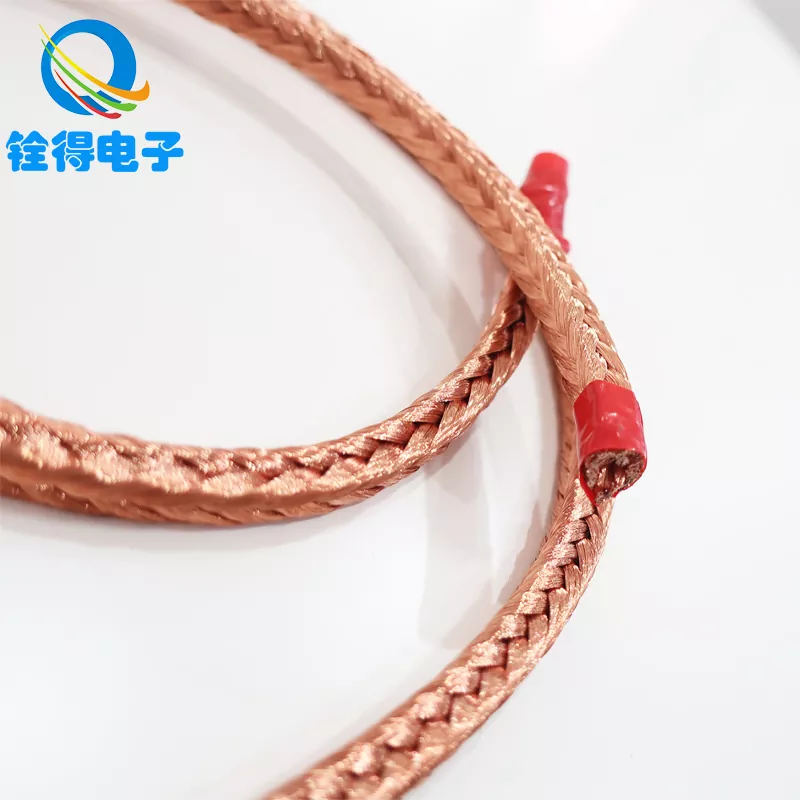

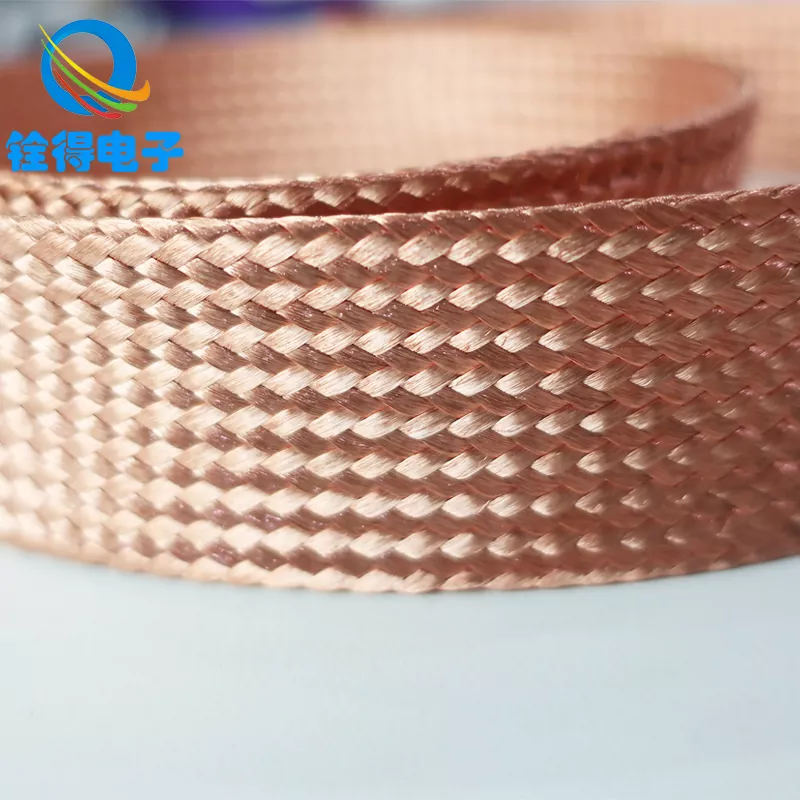

Kabel braided tembaga minangka konduktor fleksibel sing digawe kanthi nenun pirang-pirang untaian tembaga sing apik dadi kepangan sing rata utawa tubular. Tinimbang meksa arus liwat siji inti kaku, jalinan nyebar arus ing pirang-pirang untaian lan ngliwati area permukaan sing luwih gedhe. Struktur kasebut sebabe kabel sing dikepang dadi populer ing papan sing gerakan, getaran, lan lentur sing bola-bali bakal nggawe konduktor sing padhet.

Aplikasi umum kalebu:

• Grounding lan ikatan talikanggo lemari, panel, busbars, lan enclosures
• Jumper fleksibeling switchgear, transformer, lan sistem UPS
• Sambungan baterei lan invertering ngendi getaran lan siklus termal asring
• peralatan weldinglan sambungan sementara dhuwur-saiki
• Rel, otomotif, lan mesin industrimbutuhake grounding tahan geter
• kontrol EMIing dalan shielding / grounding ngendi impedansi kurang

Ing pirang-pirang bangunan nyata, jalinan kasebut ora mung siji-sijine komponen - pilihan mandap (lugs, ferrules, ujung sing dilas), plating, lan insulasi yaiku sing nemtokake manawa sambungan tetep stabil sawise pirang-pirang wulan utawa taun layanan.

Apa Pain Points Apa Tembaga Braided Wires Ngatasi?

Umume para panuku nggoleki kabel sing dikepang tembaga sawise diobong - kadhangkala kanthi harfiah. Punika TCTerms pain sing braid dirancang kanggo ndandani, lan apa sing kudu ditonton supaya sampeyan ora nggawé ulang kegagalan sing padha karo nomer part sing beda.

• Konduktor retak saka geter
  Kawat padhet lan akeh konstruksi kabel bisa kerja keras lan retak ing cedhak nalika peralatan kedher. Konduktor sing dikepang nyebarake stres ing pirang-pirang untaian, nyuda titik kesel sing konsentrasi.
• Hotspot ing joints
  Overheating arang banget asale saka braid "ora cukup tembaga." Biasane asale saka resistensi kontak sing dhuwur: crimping sing kurang, kompresi sing ora rata, oksidasi, utawa ukuran lug sing ora cocog. Jalinan sing digawe kanthi apik ditambah mandap sing direkayasa kanthi bener nyuda resistensi lan njaga kenaikan suhu.
• Kesalahan grounding lan gangguan sing ora bisa dipercaya
  Jalur lemah mbutuhake impedansi rendah sing konsisten. Tali sing dikepang asring dipilih amarga keluwesane njaga integritas kontak nalika lawang, engsel, motor, utawa rakitan sing bisa dipindhah.
• Korosi ing lingkungan lembab utawa pesisir
  Bare tembaga bisa ngoksidasi; ing lingkungan atos, akeh panuku senengkabel kepang tembaga tinnedkanggo resistensi korosi sing luwih apik lan konduktivitas jangka panjang sing luwih stabil ing permukaan.
• Majelis sirah
  Braids gampang kanggo rute ing spasi nyenyet lan watara sudhut. Nanging yen count untaian utawa Kapadhetan tenunan salah, installers bisa ndeleng fraying, ngethok rame, utawa komprèsi ora rata ing lugs.

Yen sampeyan pengin siji "bebener panuku" kanggo njupuk: keluwesan braid iku kauntungan, nanging mandap punika asil. Nemtokake loro.

Kepiye Sampeyan Nemtokake Kepang Tengen?

Nalika wong ngomong "Aku kudu kabel braided tembaga," padha asring tegese beda banget: tali ikatan entheng, jumper dhuwur-saiki, utawa saluran tameng. Kanggo ngindhari salah kutipan lan kiriman sing ora cocog, temtokake kepangan nggunakake rincian aplikasi-pisanan.

1) Persyaratan listrik: saiki, siklus tugas, lan kenaikan suhu sing diidini

• Netepake arus kontinu vs. intermiten (lan arus puncak yen relevan).
• Coba suhu sekitar, ventilasi enclosure, lan sumber panas sing cedhak.
• Konfirmasi manawa tali kasebut kanggo grounding / ikatan (asring luwih cendhek lan voltase luwih murah) utawa kanggo arus beban (biasane masalah kerapatan arus sing luwih dhuwur).

2) Area cross-sectional lan konstruksi kepang

• Bagean silang sing padha(asring dirujuk ing mm²) minangka cara praktis kanggo ukuran kepangan.
• Dhiameter untaian lan jumlah untaianmengaruhi keluwesan lan kekiatan. Luwih, untaian sing luwih alus umume nambah keluwesan.
• Jembar lan kekandelan braidmengaruhi pas ing terminal lan alangan nuntun.

3) Plating lan Rampung lumahing

• Bare tembaga: konduktivitas gedhe, paling apik kanggo lingkungan kontrol.
• Tembaga kaleng: resistance karat luwih, soldering luwih gampang, umume milih kanggo lingkungan industri lan segara-jejer.

4) Insulasi lan pangayoman

• Sawetara braids diwenehake gundhul; liyane nggunakake PVC, silikon, PET sleeving, utawa panas-nyusut kanggo pangayoman abrasion.
• Yen jalinan nyedhaki pinggiran sing cetha utawa bagean sing obah, nemtokake sleeving protèktif utawa desain jaket.

5) Terminasi: rincian sing nemtokake linuwih

• Crimped lugs(ring / spade): umum, cepet, lan dipercaya nalika ukuran sing bener lan dikompres.
• Dipencet utawa gandheng ends: nyuda strand splay lan bisa nambah konsistensi kanggo kumpulan volume dhuwur.
• Ukuran bolongan, ambane ilat, lan kelas bolt: mismatch cilik kene nimbulaké joints ngeculke lan dadi panas.
• Toleransi dawa: prakara luwih saka wong nyana ing enclosures cramped.

Salah sawijining pamindhahan sumber praktis: nuduhake gambar sing prasaja kanthi dawa, jembar / kekandelan, jinis terminasi, diameter bolongan, lan plating. Malah sketsa dhasar bisa nyegah minggu bolak-balik.

Pilihan Braid Dibandhingake ing Tabel Praktis

Kepiye Cara Nginstal lan Njaga Sambungan Jalinan?

Malah kabel braided tembaga premium bisa gagal yen lagi diinstal kaya afterthought. Umume masalah lapangan bali menyang kualitas gabungan. Iki minangka pendekatan sing resik lan bisa diulang sing njaga resistensi kurang lan nyegah "pemanasan misteri."

• Siapke permukaan kontak
  Copot cat, oksidasi, lan lebu ing titik ikatan. Gunakake tempel anti-oksidasi sing cocog yen standar sampeyan mbutuhake.
• Gunakake torsi hardware sing bener
  Under-torque nyebabake mikro-arcing lan panas; over-torque bisa deform lugs lan nyuda area kontak efektif. Tindakake spek hardware lan gunakake mesin cuci yen cocog.
• Kontrol radius tikungan lan relief ketegangan
  Aja meksa nyenyet kink tengen ing lug. Menehi braid kurva alus supaya flexing dumadi ing sadawane dawa, ora ing pinggiran mandap.
• Nglindhungi saka abrasion
  Yen braid rubs ing sudhut logam, nambah sleeving utawa grommet. Untaian frayed ora mung rame-bisa dadi titik wiwitan kegagalan.
• Pemriksaan periodik ing lingkungan sing atos
  Goleki owah-owahan warna (panas), residu ijo/putih (korosi), baut sing kenthel, lan karusakan untaian ing pinggir potong.

Peralatan geter dhuwur entuk manfaat saka aturan sing prasaja: mriksa kumpulan pisanan sing diinstal sawise wektu cendhak. Yen joints tetep kelangan lan stabil, scaling dadi luwih aman.

Ngatasi Masalah: Napa Braid Overheat utawa Gagal?

Yen braid tembaga overheating, nambani iku kaya masalah sistem-amarga biasane. Gunakake peta cepet iki kanggo nemokake sababe tinimbang ngganti bagean kanthi wuta.

• Gejala: kepangan panas ing cedhak lug
  Kemungkinan nimbulaké: crimp miskin, ukuran lug salah, kompresi ora cukup, oksidasi ing joints, bolt longgar, plating mismatched, lumahing kontak terkontaminasi.
• Gejala: titik panas ing tengah kepangan
  Kemungkinan nimbulaké: braid undersized kanggo saiki, siklus tugas sing ora dikarepke, nuntun cedhak sumber panas, karusakan untaian internal saka bola mlengkung.
• Gejala: fraying lan rusak untaian
  Kemungkinan nimbulaké: abrasion pinggiran cetha, gerakan gedhe banget tanpa relief galur, cara nglereni ora bener, lack of sleeving ing path rubbing.
• Gejala: korosi utawa owah-owahan warna
  Panyebab sing bisa uga: paparan kimia, kelembapan, interaksi galvanik karo logam sing beda-beda, ora ana plating timah sing dibutuhake.
• Gejala: grounding intermiten utawa gangguan
  Panyebab sing bisa uga: pemasangan sing longgar, permukaan sing dicet ing sendi, tekanan kontak sing ora cukup, titik ikatan sing kontaminasi.

Yen sampeyan bisa ngukur, lakoni: tes kenaikan suhu ing beban lan mriksa miliohm ing sendi asring mbukak masalah luwih cepet tinimbang pamriksan visual.

Apa Pemeriksa Kualitas Sejatine Penting kanggo Para Pembeli?

Nalika sampeyan lagi sumber kabel braided tembaga ing skala, "katon apik" ora rencana kualitas. Sampeyan pengin konsistensi, traceability, lan bukti yen braid lan mandap bakal tumindak kanthi cara sing padha antarane kumpulan.

Iki sing biasane dijaluk para panuku sing pinter:

• Verifikasi materi: bahan tembaga lan jinis plating (gundhul / tinned) nyatakake cetha
• Konsistensi dimensi: jembaré, kekandelan, toleransi dawa, lan geometri mandap
• Kontrol proses mandhek: standar alat crimp utawa dokumentasi metode welding / press
• Priksa kinerja listrik: target resistance, rencana testing adhedhasar sampel
• Integritas mekanik: narik tes ing lugs / fittings pungkasan ngendi ditrapake
• Disiplin packing: Nyegah saka crushing, kontaminasi, lan deformasi untaian ing transit

Kanggo panuku sing pengin partner sumber stabil lan long-term, iku uga worth nggarap Produsèn sing bisa ngatur geometri braid lan mandap kanggo cocog alangan baris perakitan. Iki ngendiDongguan Quande Electronics Co., Ltd. asring dipanggonke: nyediakake opsi kabel braided tembaga sing bisa dicocogake kanggo nyudo grounding, jumper fleksibel, lan designs sambungan aplikasi-tartamtu-supaya sampeyan ora dipeksa kanggo "dadi pas" sawise kiriman arrives.

FAQ

Apa prabédan antarane kabel braided tembaga lan kabel fleksibel standar?

Bundel kabel fleksibel untaian ing insulasi lan apik banget kanggo akeh aplikasi daya, nanging isih bisa konsentrasi stres cedhak terminasi lan bisa dadi bulkier ing jalur rute sing ketat. Kabel braided tembaga ditenun, flatter, lan biasane digunakake yen sampeyan pengin keluwesan dhuwur, rute profil kurang, lan kinerja iketan / jumper stabil ing rakitan rawan geter.

Apa aku kudu milih kabel braided tembaga gundhul utawa tinned?

Yen lingkungan garing lan dikontrol, tembaga gundhul bisa apik. Yen sampeyan ngarepake kelembapan, kondensasi, utawa umur layanan sing dawa kanthi pangopènan minimal, tembaga tinned biasane luwih disenengi amarga bisa nyuda korosi lan mbantu supaya permukaan sendi luwih stabil saka wektu.

Kepiye carane ukuran braid kanggo saiki?

Mulai karo arus terus-terusan sing dibutuhake, arus puncak (yen ana), siklus tugas, lan kenaikan suhu sing bisa ditampa. Banjur cocog karo area cross-sectional sing padha lan konfirmasi cara mandap sampeyan ora bakal ngenalake resistensi dhuwur. Yen sampeyan ora yakin, prototipe lan ngukur suhu munggah ing kahanan mbukak nyata.

Yagene kepanganku dadi panas sanajan katon cukup kandel?

Ing pirang-pirang kasus, braid ora dadi masalah - gabungan kasebut. Crimping miskin, oksidasi ing lug, bolt ngeculke, utawa lumahing soyo tambah dicet bisa nambah resistance kontak sing dadi panas. Persiyapan permukaan sing bener lan proses mandap sing dikontrol biasane ngatasi.

Apa kabel braided tembaga bisa mbantu EMI utawa gangguan listrik?

Dheweke bisa, utamane minangka bagean saka strategi grounding lan ikatan sing dirancang kanthi apik. Geometri jalinan bisa menehi jalur impedansi sing sithik sing mbantu nyetabilake grounding, nanging kontrol EMI yaiku rute tingkat sistem, ikatan enclosure, lan integritas sambungan kabeh.

Informasi apa aku ngirim ngirim supplier kanggo njaluk penawaran akurat?

Nyedhiyakake dawa sing dibutuhake, jembar / kekandelan braid (utawa bagean salib sing padha), telanjang vs tinned, kabutuhan insulasi / lengen, jinis terminasi (lug / dilas / ditekan), diameter bolongan, jumlah, lan cathetan aplikasi (getaran, suhu, lingkungan). A drawing prasaja asring cara paling cepet kanggo supaya misunderstandings.

Panutup Pikiran

Kabel braided tembaga minangka upgrade praktis nalika prioritas sampeyan linuwih ing gerakan: kurang konduktor retak, grounding luwih stabil, lan sambungan sing ora "misterius" loosen liwat wektu. Trik iki kanggo mungkasi nambani braid minangka komoditas lan miwiti nambani minangka komponen direkayasa: ukuran kanggo proyek, nemtokake plating kanggo lingkungan, lan kontrol rincian mandap sing nemtokake resistance lan panas.

Yen sampeyan pengin streamline specification, pangaturan dhewe, lan kualitas repeatable kanggo kabel braided tembaga-utamané kanggo nyudo grounding lan rakitan jumper fleksibel-karya karo Produsèn sing bisa cocog construction braid kanggo alangan instalasi nyata.Dongguan Quande Electronics Co., Ltd.bisa ndhukung pilihan jalinan adhedhasar aplikasi lan terminasi sing disesuaikan kanggo mbantu nyuda kegagalan, nyederhanakake perakitan, lan njaga sistem supaya luwih adhem lan stabil—hubungi kitakanggo ngrembug syarat sampeyan.
