Napa Tabung Tembaga Jalinan minangka Pilihan kanggo Perisai EMI lan Perlindhungan Kabel?

Elektronik modern saya cilik, luwih cepet, lan luwih sensitif marang gangguan. Sing apik banget-nganti kabel sing "makarya" kanthi sampurna nyebabake reset acak, sinyal sing ora stabil, utawa tes kepatuhan sing gagal. Yen sampeyan lagi ngalami gangguan elektromagnetik, discharge statis, utawa kabel sing terus scuffed lan pinched ing rakitan nyenyet,Tabung Tembaga Jalinaniku salah siji saka mbenakake paling praktis sampeyan bisa ngleksanakake tanpa redesigning kabeh sistem.

Abstrak

Artikel iki nerangake apa aTabung Tembaga Jalinanapa, masalah umum sing ditanggulangi (EMI, abrasion, statis buildup, lan kaku mechanical), lan carane milih construction tengen kanggo lingkungan. Sampeyan uga bakal nemokake dhaptar pilihan sing jelas, praktik paling apik instalasi, lan tabel perbandingan kanggo mbantu sampeyan cocog karo pilihan materi (tembaga kosong, tembaga tinned, tembaga dilapisi salaka, lan varian tahan karat) kanggo kasus panggunaan ing donya nyata-supaya sampeyan bisa ngindhari overpaying, underspecification, utawa nginstal kanthi cara sing mbatalake keuntungane.

Daftar Isi

1. Pain Points Braided Tabung Tembaga Ngatasi
2. Apa Braided Copper Tube lan Cara Kerjane
3. Carane Pilih Tabung Tembaga Jalinan Tengen
4. Tabel Comparison Material lan Mbangun
5. Instalasi lan Grounding Best Practices
6. Ing endi sing umum digunakake
7. Pemriksaan Sumber lan Kualitas Sing Bener Penting
8. FAQ
9. Kesimpulan

Njelaske nganggo bentuk garis

• Temtokake manawa masalah sampeyan yaiku EMI, statis, abrasi, utawa kesel banget
• Ngerti kinerja shielding lan apa tegese "jangkoan" ing laku
• Pilih finish material sing pas kanggo lingkungan sampeyan (kelembapan, uyah, panas)
• Ukuran kanthi bener supaya pas tanpa nyedhot kabel utawa ninggalake celah
• Pasang kanthi terminasi sing tepat supaya tameng ora dadi "dekoratif"
• Validasi kanthi mriksa prasaja: kontinuitas, pas, lan integritas dhasar

Pain Points Braided Tabung Tembaga Ngatasi

Wong biasane miwiti nggolekiTabung Tembaga Jalinannalika ana sing "misterius" dadi salah-utamane ing rakitan nganggo motor, inverter, ngalih sumber daya, relay, utawa sabuk kabel sing padhet. Ing ngisor iki minangka titik nyeri sing paling umum sing ditangani:

• Sinyal ora stabil lan sirah EMI:Kopling swara bisa nyebabake kesalahan data, sensor drift, buzz audio, utawa gagal komunikasi intermiten sing nglarani kanggo debug.
• Gagal EMC utawa tes kepatuhan:Sampeyan lulus tes fungsi, nanging tes emisi utawa kerentanan ora bisa kerja sama-asring amarga kesenjangan pelindung utawa lemah lemah.
• Abrasion lan nyandhang mekanik:Kabel sing dialihake liwat pinggiran logam, rakitan obah, utawa sistem geter-heavy bisa nganggo insulasi liwat wektu.
• Pembentukan listrik statis:Ing lingkungan garing utawa operator kabel obah, statis bisa nglumpukake lan discharge menyang komponen sensitif.
• Rute sing ketat lan mbengkongake bola-bali:Sawetara lengen pelindung kaku utawa gedhe banget. Tabung sing dikepang nambah proteksi nalika isih mlengkung lan mlengkung nganggo sabuk.

Gagasan utama: tabung sing dikepang ora mung "lengan". Iki minangka lapisan fungsional sing bisa nyuda gangguan, nglindhungi kabel, lan menehi dalan sing dikontrol kanggo energi listrik sing ora dikarepake-nalika kasebut lan dipasang kanthi bener.

Apa Braided Copper Tube lan Cara Kerjane

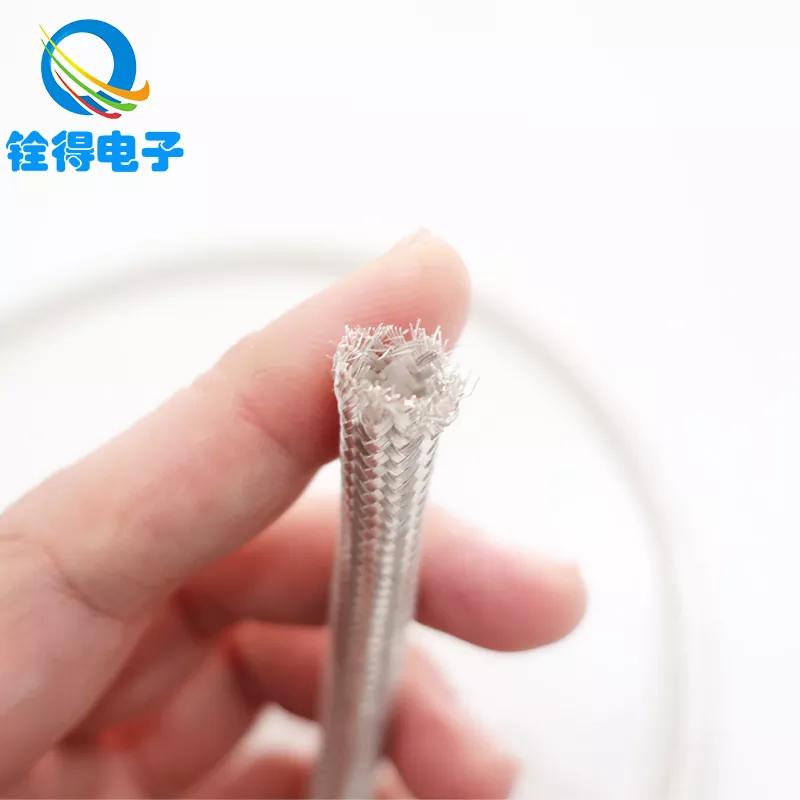

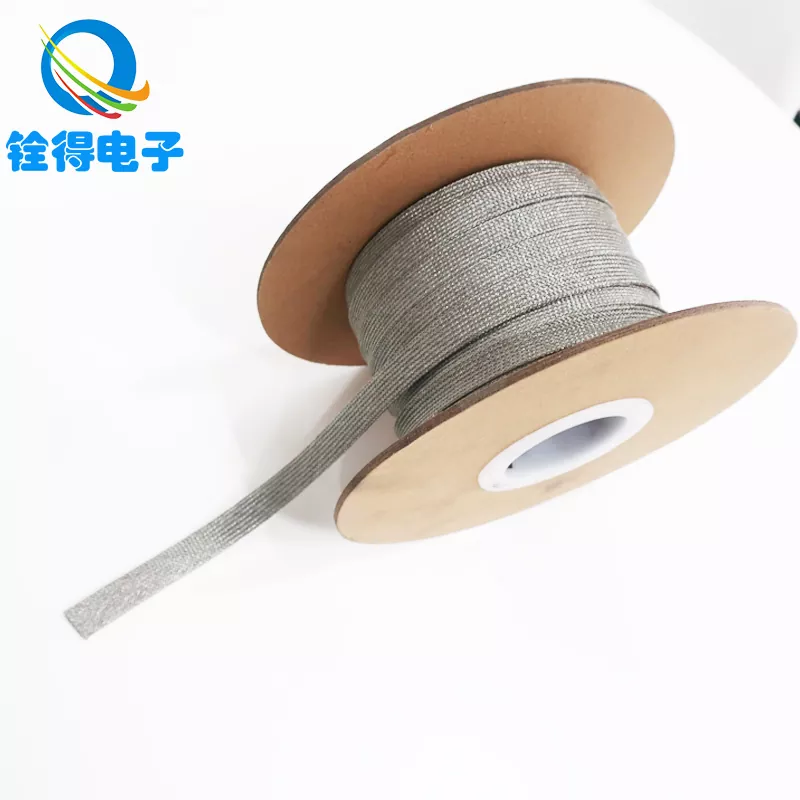

A Tabung Tembaga Jalinaniku bolong tubular digawe dening braiding untaian kawat konduktif menyang lengen lentur. Amarga mbentuk jaringan konduktif ing saubengé bundle kabel, bisa mbantu:

• Atenuasi gangguan elektromagnetikdening konduktor sensitif lingkungan karo alangi konduktif
• Ngurangi emisikanthi ngemot swara sing bakal mancar metu
• Nyedhiyakake kemampuan discharge statisnalika disambungake menyang path lemah sing tepat
• Ngapikake proteksi mekanikmarang abrasion, kompresi, lan scuffing

Ing sistem nyata, kinerja gumantung ing rincian: Kapadhetan braid, jangkoan, diameteripun kabel, lan-paling Jahwéh-cara sampeyan mungkasi lan lemah braid. Jalinan berkualitas tinggi kanthi terminasi sing kurang apik bisa dadi luwih elek tinimbang braid rata-rata sing dipasang kanthi bener.

Carane Pilih Tabung Tembaga Jalinan Tengen

Milih aTabung Tembaga Jalinanora babagan milih pilihan "paling larang". Iku babagan cocog karakteristik tabung kanggo lingkungan lan mode Gagal Panjenengan. Gunakake dhaptar mriksa iki:

• Nemtokake tujuan utama:Perisai EMI, proteksi abrasi, discharge statis, kontinuitas grounding, utawa kombinasi?
• Konfirmasi lingkungan:njero ruangan garing, lembab, semprotan uyah, suhu dhuwur, paparan kimia, utawa kandang ruangan?
• Ukur ukuran bundle kabel:diameteripun njaba (OD) saka sabuk, plus perlu expansion kanggo konektor.
• Nemtokake materi/rampung:tembaga gundhul kanggo lingkungan kontrol, tinned kanggo resistance karat, salaka-dilapisi kanggo kabutuhan konduktivitas khusus, utawa opsi stainless kanggo kahanan atos.
• Priksa jangkoan lan kepadatan braid:jangkoan sing luwih dhuwur biasane nambah shielding nanging bisa nyuda aliran udara lan nambah kaku.
• Rencana cara mungkasi:clamp, crimp, solder, utawa tameng mandap band-iki mengaruhi kinerja luwih saka akeh wong nyana.

Aturan ukuran sing praktis: pilih diameter njero sing pas karo bundel tanpa meksa. Banget nyenyet lan sampeyan bakal deform braid (lan stress kabel). Kakehan longgar lan sampeyan bakal nggawe kesenjangan, gerakan, lan kontak sing ora konsisten.

Tabel Comparison Material lan Mbangun

Instalasi lan Grounding Best Practices

Iki ngendi akeh proyèk shielding gagal-ora amarga braid "ala," nanging amarga instalasi ndadekake iku ora efektif. Tetep prasaja lan disiplin:

• Njaga jangkoan terus-terusan:Ngindhari kesenjangan gedhe, bagean sing ditarik-mbukak, utawa transisi diameter tiba-tiba sing nggawe jalur bocor kanggo gangguan.
• Mungkasi kanthi bener:Gunakake clamp utawa band mandap sing nggawe konsisten, 360-derajat kontak sak braid yen bisa.
• Lemah kanthi maksud:Yen sampeyan pengin kinerja shielding, sambungake braid menyang referensi lemah stabil nggunakake path kurang impedansi. "pigtails" sing dawa lan tipis bisa nyuda efektifitas ing frekuensi sing luwih dhuwur.
• Nglindhungi ends:Tambah panas-nyusut utawa mechanical relief galur kanggo nyegah fraying lan kanggo ngurangi karusakan cetha-pinggiran kanggo jampel ndasari.
• Akun kanggo gerakan:Ing harnesses obah, ngidini cukup slack supaya braid ora dadi titik stress.

Kebiasaan validasi cepet: sawise instalasi, priksa kesinambungan ing dawa braid lan konfirmasi manawa titik mandap sampeyan duwe kontak mekanik sing kuat. Yen kepangan bisa muter kanthi bebas ing pungkasan, "tameng" sampeyan ora bisa diikat kaya sing sampeyan pikirake.

Ing endi sing umum digunakake

Sampeyan bakal weruhTabung Tembaga Jalinaning industri apa wae sing nyampur sinyal sensitif karo elektronik daya rame utawa alangan kabel sing nyenyet. Skenario umum kalebu:

• Komputer lan peralatan data:nglindhungi data internal lan garis daya saka gangguan lan nyandhang mechanical
• Sistem komunikasi:nyilikake gangguan njaba lan ngurangi cross-talk antarane harnesses
• Elektronika otomotif:ndhukung operasi stabil ing lingkungan elektromagnetik onboard Komplek
• otomatisasi industri:pangayoman kabel watara kabel kontrol PLC, drive motor, lan harnesses sensor
• Peralatan medis:stabilitas elektromagnetik apik kanggo instrumen tliti lan sistem diagnostik

Yen sistem sampeyan kalebu ngoper, transien cepet, utawa rute sabuk sing padhet, lengen sing dikepang bisa dadi salah sawijining dandan sing paling larang regane-utamane dibandhingake karo papan sing didesain ulang, ngganti rute kabel, utawa nambah nyaring gedhe ing endi wae.

Pemriksaan Sumber lan Kualitas Sing Bener Penting

Ora kabeh tabung braided padha. Loro tabung bisa katon padha ing Mirit lan nindakake banget beda ing kumpulan nyata. Nalika ngevaluasi supplier, fokus ing indikator nyata:

• Struktur kepangan seragam:tenunan sing konsisten nyuda bintik-bintik sing ringkih lan mbenakake repeatability ing instalasi
• Ukuran stabil:diameteripun utama lan prilaku expansion kudu katebak antarane kumpulan
• Konsistensi bahan lan finish:plating / kualitas Rampung mengaruhi resistance karat lan stabilitas electrical long-term
• Penanganan mekanik:braids apik nolak fraying, deforming, lan snagging sak nuntun
• Dhukungan kustomisasi:Yen harness sampeyan duwe diameter, dawa, utawa kabutuhan sing ora biasa, kustomisasi bisa ngirit wektu lan nyuda resiko perakitan

Ing kene nggarap pabrikan sing berpengalaman bisa nyuda nyoba-lan-kesalahan. Contone,Dongguan Quande Electronics Co., Ltd. mrodhuksi opsi tabung tembaga braided dimaksudaké kanggo shielding lan pangayoman kabel tengen sawetara lingkungan aplikasi, lan bisa ndhukung pilihan materi beda lan specifications gumantung carane rencana rute lan mungkasi lengen klambi.

FAQ

Q1: Apa braided tabung tembaga bisa kanggo loro shielding lan pangayoman fisik?
A:ya wis. Bisa mbantu nyuda gangguan elektromagnetik nalika uga nglindhungi kabel saka abrasi lan kompresi. Imbangan gumantung saka kapadhetan braid lan carane tabung dipasang.

Q2: Apa tembaga tinned tansah luwih apik tinimbang tembaga gundhul?
A:Ora tansah. Tembaga Bare performs apik ing lingkungan kontrol lan asring biaya-efektif. Tembaga tinned minangka pilihan sing luwih cerdas nalika kelembapan, risiko oksidasi, utawa umur layanan sing dawa ing lingkungan sing luwih angel.

Q3: Kepiye ukuran tabung tembaga sing dikepang kanggo bundel kabel?
A:Ukur diameter njaba bundel lengkap (kalebu kekandelan jaket) lan pilih diametere njero sing geser tanpa meksa. Yen bundle duwe konektor, nimbang lengen sing bisa ditambahi utawa instalasi rencana sadurunge mandap.

Q4: Napa tameng kadhangkala "ora bisa" sanajan nganggo lengen sing dikepang?
A:Alasan sing paling umum yaiku mandap utawa grounding sing ora apik. Yen braid ora diikat kanthi bener (utawa path grounding impedansi dhuwur), efektifitas shielding bisa mudhun banget.

Q5: Bisa braided tabung tembaga bantuan karo listrik statis?
A:Bisa, anggere disambungake menyang path discharge kontrol. Konduktivitas braid bisa mbantu ngilangi tumpukan statis tinimbang nglumpukake lan ngeculake tanpa bisa diduga.

Kesimpulan

Yen sampeyan nglawan EMI, nguber kesalahan intermiten, utawa nyoba nglindhungi sabuk ing jalur rute sing ketat lan stres,Tabung Tembaga Jalinaniku salah siji saka upgrade sing bisa ngirim asil outsized-tanpa ngowahi kabeh desain kuwalik mudhun. Trik kasebut yaiku milih bahan sing pas kanggo lingkungan sampeyan, ukurane kanthi bener, lan siksa kanthi cara sing njaga perisai sing terus-terusan lan kontak sing bisa dipercaya.

Yen sampeyan pengin bantuan milih spesifikasi sing bener-utawa sampeyan nyoba ngatasi masalah gangguan utawa daya tahan sing bandel ing perakitan nyata-Dongguan Quande Electronics Co., Ltd.bisa ndhukung project karo braided opsi tabung tembaga selaras kanggo aplikasi. Siap pindhah saka "ngira" menyang solusi kabel sing luwih resik lan dipercaya?hubungi kitakanggo ngrembug syarat sampeyan lan entuk rekomendasi praktis.
