Apa kabel ing ESD Lemah tombol kanggo kontrol statis sing bisa dipercaya ing elektronik modern?

Ing jaman sing ana ing Electrostatic Discharge (ESD) bisa meneng komponen elektronik lan garis produksi, ingKabel lemah esdJaganan minangka piranti pivotal kanggo njamin jalur sing aman.

Apa kabel & spesifikasi utama ESD

Definisi lan Tujuan

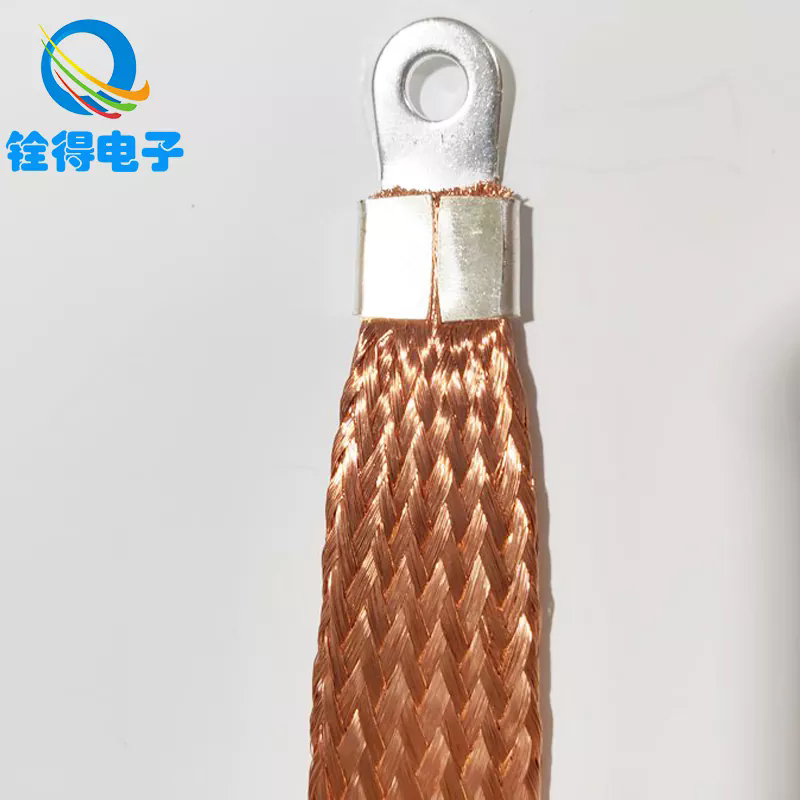

AnKabel lemah esd(Uga diarani minangka timbal barang utawa kabel pembuangan statis) minangka kabel konduksi sing nyambungake workbench, tali bangkekan, tali bangkekan, pigura ionizer, utawa mat sing ditetepake kanggo titik brounding sing ditetepake. Fungsine yaiku nyedhiyakake dalan resistensi sing kurang kanggo ngilangi biaya statis kanthi aman ing lemah, nyegah acara disuda elektrostatik sing ora dikendhaleni sing bisa ngrusak komponen utawa nyebabake kesalahan.

Parameter inti saka kabel lemah ESD

Ing ngisor iki minangka tabel spesifikasi standar sing nggambarake paramèter khas sing digunakake kanggo milih utawa ngevaluasi kabel kasebut:

Parameter kasebut bisa beda-beda gumantung saka lingkungan aplikasi, norma pangaturan, lan syarat pelanggan.

Tema tengah artikel iki

Objektif inti ing kene yaiku kanggo nerangakeNapa kabel ing ESD kritis kanggo kontrol statis, Cara milih, nginstal lan njaga, lanApa tren mbesuk evolusiWaca rangkeng-. Kajaba iku, artikel kasebut bakal mangsuli rong pitakon umum lan nuntun sampeyan menyang solusi merek Quande.

Napa Barang Kabel Lemah ESD - Keuntungan & Peran

Napa kontrol statis penting

• Nglindhungi elektronik sensitif: Sirkuit terpadu modern, piranti lumah-gunung, lan sensor bisa dirusak dening discharges electrostatik menit (asring ngisor 100 v).

• Ngasilake lan kualitas: Acara statis bisa nyebabake karusakan latar, nyuda linuwih produk lan tumuju gagal lapangan.

• Safety lan tundhuk: Akeh standar manufaktur Elektronik (kayata ANSI / ESD S20.20, IEC 61340) mbutuhake dalan sing ditetepake lan watesan tahan.

Mangkono, kabel Garis ESD minangka komponen penting ing program kontrol ESD.

Kaluwihan kabel ing kabel lemah ESD

1. Discharge kontrol: Resistor sing dibangun (umume 1 mω) mesthekake listrik statis dissipated ing tingkat sing aman lan dikontrol, nyuda resiko.

2. Fleksibilitas lan ketoke mekanik: Kanthi tinsel utawa tembaga sing terdandar ing njero, kabel tahan limbing lan saben dina nyandhang luwih dipercaya tinimbang konduktor padhet.

3. Konsistensi liwat wektu: Insulasi kualitas dhuwur nolak abrasion, asor, lan cahya kimia, nglindhungi kinerja ing lingkungan pabrik.

4. Interoperabilitas: Konektor standar (Panganan Panganan, klip Alligator, jacks ngunci) nggawe kabel kompatibel karo infrastruktur sing beda-beda.

5. Efektifitas: Dibandhingake sistem pembuangan sing aktif utawa ionizer, kabel pasif murah banget nanging dhasar kanggo kontrol statis.

Peran utama ing program kontrol ESD

• Sambungan antarane operator lan umum: Kanggo tali tangan utawa tali tites, kabel njamin operator tetep ana ing potensial lemah.

• Link saka tikar utawa peralatan menyang lemah bumi: Mats ESD utawa lumahing kerja kanthi gumantung kabel kasebut kanggo nindakake biaya kanggo fasilitas.

• Gawe serep lan redundansi: Ing sistem ESD sing kompleks, pirang-pirang dalan nggrobur nyuda gagal siji-titik.

Saka perspektif sing apik lan tundhuk, teledor ing nemtokake utawa validasi kabel lemah ESD bisa ngrusak program kontrol statis kabeh.

Cara milih, nginstal & njaga kabel lemah ESD

Milih kabel sing bener (kepiye)

Nalika milih kabel lemah ESD, nimbang langkah-langkah ing ngisor iki:

• Verifikasi syarat resistensi: Mesthekake kabel utawa ana ing toleransi 1 mω (utawa minangka standar sing relevan).

• Pilih Tipe Konektor: Pilih konektor kompatibel karo peralatan (pisang pisang, ngunci jack, clip alligator).

• Length penting: Pilih dawa sing ngidini gampang tekan tanpa slack gedhe (1,2 m umume).

• Priksa desain mekanik: Tinel utawa konduktor braidtor mbantu nolak lemes saka mbengkongake.

• Kekiatan insulasi: Gunakake bahan kanthi abrasion, resistensi kimia lan suhu kanggo lingkungan industri.

• Sertifikasi lan Laporan Tes: Nyuwun laporan tes (resistensi, risak insulasi, pasukan tarik) saka pabrikan.

Pandhuan Instalasi (Kepiye)

Instalasi sing tepat minangka kunci kanggo efektifitas:

1. Sambungake kabel kanggo tali bangkekan utawa mat luwih dhisik, banjur menyang titik grounding umum.

2. Ngamanake titik umummenyang bar bus bumi sing dikenal utawa grounding.

3. Aja mbengkongake utawa kusut- Kabel kudu duwe puteran sing lembut kanggo nyuda stres.

4. Rute adoh saka garis dhuwur utawa ramekanggo ngindhari gangguan listrik.

5. Tindakake tes périodik, biasane saben wulan utawa saparapat, kanggo konfirmasi kelanjutan lan resistensi.

6. Ngganti kabel sing rusak utawa rusakLangsung - sanajan istirahat cilik utawa retak insulasi bisa menehi kabel ora efektif.

Pangopènan lan Validasi (Kepiye)

• Gunakake anTester Rintangan Bench ESDkanggo ngukur resistensi antarane operator utawa mat lan titik umum.

• Rintangan sing diukur kudu tetep ing toleransi (e.g. 0.9-1.2 mω).

• Mriksa jaket kanggo ngethok, abrasions, utawa discolorasi.

• Flex kabel alon-alon kanggo mirsani tandha-tandha saka Breakage Wire internal (lampiran intermiten).

• Dokumen Saben tes - Traceability penting ing regimen kualitas lan audit.

Aplikasi Umum

• Rapat Elektronik Garis: Kanggo saben stasiun operator (tali bangkekan) utawa mateng.

• Ndandani lan rework bangku: Perlindhungan sajrone soldering, pemeriksaan, lan nangani.

• Lemah Secerodi lan Semikonduktor: Yen kontrol statis kritis kanggo ngasilake.

• Laboratorium lan R & D Lab: Kanggo prototyping lan lingkungan tes.

• Paket lan Area Pengiriman Esd-ESD: Kanggo sistem tray lan sistem transportasi.

Tren, Tantangan & Integrasi & Integrasi

Standar evolusi lan tundhuk

Standar kayaIEC 61340lanANSI / ESD S20.20Sansaya tambah validasi, traceability, lan kepatuhan audit. Produsen lan pangguna bakal ngadhepi audit sing luwih asring lan kudu nuduhake bukti saka praktik pemberontakan sing tepat. Kabel Lemah ESD kudu ketemu toleransi resistensi lan syarat keamanan materi.

Pemantauan cerdas lan digital

Generasi Kabel sabanjure bisa dilebokakesensor dipasang utawa chip pinterKanggo ngawasi integritas kabel, drids tahan, lan nggunakake siklus. "Kabel cerdas" iki bakal menehi sistem pangopènan yen tahan mabok metu saka sawetara utawa yen karusakan mekanik ora caket.

Bahan lan kekarepan dandan

Maju ingBahan-bahan Nano, polimer dhuwur-kinerja, lan luwih akeh konduktor resiliasi (E.G. Tinsel sing dilapis perak, komposisi karbon) bakal nyurung lifetim sing luwih dhuwur, nambah fleksibilitas, lan nyuda tarif kegagalan ing lingkungan sing angel.

Integrasi karo sistem IOT lan MES

Ing pabrik kanthi digital kanthi lengkap, saben kabel grounding bisa nggawa ID utawa sinyal sing nyambung menyangSistem Pelaksiranan Pabrik (MES)Waca rangkeng-. Iki menehi visibilitas menyang interval pangopènan, selaras operator, lan kesehatan kontrol statis ing wektu nyata.

Tantangan kanggo ngatasi

• Balancingbiaya mungsuh fitur maju: Solusi kabel pinter bisa uga nambah biaya, mengaruhi sektor listrik.

• Stres lingkungan lan nyandhang lingkungan: Kelembapan sing dhuwur, cahya kimia, lan abrasion tetep ancaman sing terus-terusan.

• Pematuhan pangguna: Malah kanthi kabel top-top, sambungan utawa pengawasan pangguna sing ora cocog.

Pitakonan Paling Sering (FAQ)

Q1: Apa tahan apa maneh kabel ESD biasane duwe?
A1: Target khas yaiku1 mω ± 10%(i.e. 0.9 mω nganti 1.1 mω). Resistor iki kanthi aman watesan ngeculake saiki nalika ngidini statis mili menyang lemah. Ing sawetara persiyapan, band toleransi 0.75-1.25 mω ditrima, gumantung karo syarat standar utawa pelanggan.

Q2: Sepira kerepe kebut Gula ing ESD utawa diganti?
A2: Tes kudu kedadeyan paling orasaben wulan utawa seprapat, gumantung karo rezim kualitas lan frekuensi audit sampeyan. Yen pangukuran mabur saka toleransi utawa jaket nuduhake karusakan (ngethok, abrasions, kabel), kabel kududiganti langsungWaca rangkeng-. Lemah mekanik utawa lampiran intermiten sajrone Lending minangka tandha gagal.

Ringkesan & Pambuka Brand

TheKabel lemah esdminangka dhasar, nanging asring diudhunake, unsur ing program kontrol statis sing efektif. PangertenApaYaiku,napapenting kanggo ngasilake produk, linuwih, lan safety, lanKepiyeKanggo milih, nginstal, nyoba, lan njaga mbentuk tulang belakang strategi ESD sing kuwat. Nggoleki ing ngarep, integrasi kabel cerdas, konektivitas IOT, bahan sing luwih maju, lan standar sing ketat bakal mbentuk evolusi teknologi iki.

NalikaNawakake spektrum lengkap solusi grounding ESD - kalebu kabel lemah sing awet, certified sing dirancang kanggo umur dawa, kinerja sing konsisten, lan intenasi lan intenasi lancar menyang sistem manufaktur sing maju. Kanggo spesifikasi khusus, dhukungan teknis, utawa pitakon pengadaan,Hubungi kita.
